| ชื่อแบรนด์: | Suneast |
| เลขรุ่น: | ซันโฟลว์ FS/450 |
| ขั้นต่ำ: | ≥1 ชิ้น |
| ราคา: | โปร่ง |
| รายละเอียดบรรจุภัณฑ์: | ลังไม้อัด |
| เงื่อนไขการชำระเงิน: | T/T |
| คุณสมบัติ | ค่า |
|---|---|
| ชื่อ | เครื่องบัดกรีแบบเลือกได้ |
| รุ่น | SUNFLOW FS/450 |
| ขนาด | 1550(L)*1930(W)*1630(H)mm |
| น้ำหนักอุปกรณ์ | 1050kg |
| ระยะห่างด้านบนของ PCB | 120mm |
| ระยะห่างด้านล่างของ PCB | 60mm |
| การใช้ไนโตรเจน | 1.5m³/h |
| แรงดันไฟฟ้า | 380VAC |
| การใช้พลังงานสูงสุด | <11kw |
| กระแสไฟสูงสุด | <20A |
| ความสูงของคลื่นบัดกรีสูงสุด | 5mm |
| กำลังไฟทำความร้อน | 5kw |
| ความสูงในการพ่น | 60mm |
| ปรับแต่งได้ | ใช่ |

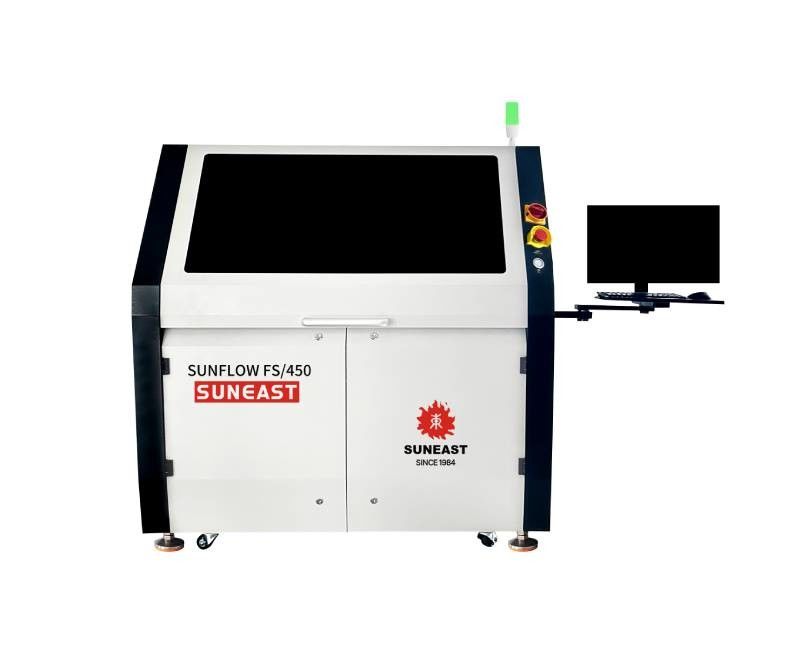

ระบบบัดกรีแบบเลือกได้ขนาดเล็ก SUNFLOW FS/450
การบัดกรีแบบคลื่นแบบเลือกได้เป็นรูปแบบพิเศษของการบัดกรีแบบคลื่นที่ใช้กับการบัดกรีแบบรูทะลุของ PCB โดยทั่วไปการบัดกรีแบบคลื่นแบบเลือกได้ประกอบด้วยสามโมดูล: การพ่นฟลักซ์ การอุ่นล่วงหน้า และการบัดกรี หัวฉีดฟลักซ์จะเคลื่อนไปยังตำแหน่งคำสั่งตามโปรแกรมที่ตั้งไว้ล่วงหน้า และพ่นตำแหน่งที่จะเชื่อมอย่างเลือกสรร หลังจากที่ PCB ได้รับการอุ่นล่วงหน้าโดยโมดูลอุ่นล่วงหน้าด้านบนและด้านล่าง โมดูลการเชื่อมจะทำการเชื่อมตามเส้นทางการเขียนโปรแกรม
การบัดกรีแบบคลื่นแบบเลือกได้ส่วนใหญ่ใช้ในผลิตภัณฑ์อิเล็กทรอนิกส์ระดับไฮเอนด์ เช่น การบินและอวกาศทางทหาร อิเล็กทรอนิกส์ยานยนต์ ผลิตภัณฑ์รถไฟ แหล่งจ่ายไฟแบบสวิตชิ่ง ฯลฯ สามารถตอบสนองความต้องการในการบัดกรีแบบรูทะลุของ PCB หลายชั้นที่มีข้อกำหนดในการบัดกรีสูงและกระบวนการที่ซับซ้อน
หลังจากที่ PCB ถูกย้ายไปยังพื้นที่ฟลักซ์ หัวพ่นจะถูกกำหนดเป้าหมายไปยังตำแหน่งที่ตั้งโปรแกรมไว้ และจะใช้ฟลักซ์เฉพาะข้อต่อบัดกรีที่จะทำ หลังจากอุ่นล่วงหน้า ปั๊มแม่เหล็กไฟฟ้าจะเคลื่อนไปยังพื้นที่เป้าหมายและข้อต่อบัดกรีจะถูกสร้างขึ้น
ระบบสายพานลำเลียงรวมการขนส่งแบบโซ่และลูกกลิ้ง ระบบขนส่งแบบโซ่ถูกเลือกในโมดูลฟลักซ์และการอุ่นล่วงหน้า โมดูลการบัดกรีใช้การขนส่งแบบลูกกลิ้งซึ่งทำงานได้ดีในการวางตำแหน่งบอร์ดและความสามารถในการทำซ้ำ
เครื่องจักรมาตรฐานใช้หัวฉีดแบบหยดที่มีความแม่นยำพร้อมเส้นผ่านศูนย์กลาง 130μm ซึ่งสามารถพ่นฟลักซ์ไปยังพื้นที่บัดกรีที่ต้องการได้อย่างสม่ำเสมอ พื้นที่พ่นขั้นต่ำคือ 3 มม. ประหยัดฟลักซ์อย่างน้อย 90% เมื่อเทียบกับการพ่นแบบเดิม
รวมเครื่องทำความร้อนแบบหยุดและเครื่องทำความร้อนด้านล่าง และยังทำงานได้อย่างสมบูรณ์แบบแม้สำหรับการบัดกรีแบบไร้สารตะกั่วหรือบอร์ดหลายชั้น เครื่องทำความร้อนแบบพาความร้อนด้านบนได้รับการพิสูจน์แล้วโดยเครื่อง Sun East Reflow เป็นเวลาหลายปี และสามารถให้การกระจายอุณหภูมิที่สม่ำเสมอทั่วทั้งบอร์ด เครื่องทำความร้อนแบบปล่อย IR ด้านล่างให้พื้นที่ทำความร้อนเสริมตามบอร์ดที่กำหนดเอง ในเวลาเดียวกัน เครื่องทำความร้อนด้านบนอีกเครื่องหนึ่งครอบคลุมโมดูลการบัดกรี และสามารถรักษาอุณหภูมิของบอร์ดได้ตลอดเวลา
| พารามิเตอร์ทั่วไป | |
|---|---|
| ขนาดโดยรวม(มม.) (ไม่รวมแป้นพิมพ์ ไฟแสดงสถานะ และจอภาพ) | 1550(L)*1930(W)*1630(H) |
| น้ำหนักอุปกรณ์(กก.) | 1050 |
| ระยะห่างด้านบนของ PCB(มม.) | 120 |
| ระยะห่างด้านล่างของ PCB(มม.) | 60 |
| ขอบกระบวนการ PCB(มม.) | ≥3 |
| ความสูงของสายพานลำเลียงจากพื้น(มม.) | 900±20 |
| ความเร็วในการขนส่ง PCB(ม./นาที) | 0.2-10 |
| น้ำหนักสูงสุด/PCB(กก.) | ≤8 |
| ความหนาของ PCB พร้อมจิ๊ก(มม.) | 1-6 |
| ช่วงการปรับความกว้างของสายพานลำเลียง(มม.) | 50-450 |
| โหมดการปรับความกว้างของสายพานลำเลียง | ไฟฟ้า |
| ทิศทางการขนส่ง PCB | ซ้ายไปขวา |
| แรงดันลมเข้า(Mpa) | 0.6 |
| การจ่ายไนโตรเจน | นำเสนอโดยลูกค้า |
| แรงดันไนโตรเจนเข้า(Mpa) | 0.6 |
| การใช้ไนโตรเจน(m³/h) | 1.5 |
| ความบริสุทธิ์ของไนโตรเจนที่ต้องการ(%) | ≥99.999 |
| แรงดันไฟฟ้า(VAC) | 380 |
| ความถี่(HZ) | 50/60 |
| การใช้พลังงานสูงสุด(kw) | <11 |
| กระแสไฟสูงสุด(A) | <20 |
| อุณหภูมิแวดล้อม(℃) | 10-35 |
| ระดับเสียงรบกวนของเครื่องจักร(dB) | <65 |
| อินเทอร์เฟซการสื่อสาร | SMEMA |
| ระบบบัดกรี | |
| ระยะการบัดกรีสูงสุดของแกน X(มม.) | 510 |
| ระยะการบัดกรีสูงสุดของแกน Y(มม.) | 450 |
| ระยะการบัดกรีสูงสุดของแกน Z(มม.) | 60 |
| เส้นผ่านศูนย์กลางภายนอกขั้นต่ำของหัวฉีด(มม.) | 5.5 |
| เส้นผ่านศูนย์กลางภายในของหัวฉีด(มม.) | 2.5-10 |
| ความสูงของคลื่นบัดกรีสูงสุด(มม.) | 5 |
| ความจุหม้อบัดกรี(กก.) | ประมาณ 13 กก.(Sn63pb)/หม้อบัดกรี ประมาณ 12 กก.(ปราศจากสารตะกั่ว)/ หม้อบัดกรี |
| อุณหภูมิการบัดกรีสูงสุด(℃) | 330 |
| กำลังไฟทำความร้อนในการบัดกรี(kw) | 1.15 |
| ระบบอุ่นล่วงหน้า | |
| ช่วงอุณหภูมิอุ่นล่วงหน้า(℃) | <200 |
| กำลังไฟทำความร้อน(kw) | 5 |
| การอุ่นล่วงหน้าด้านบน | ลมร้อน |
| ระบบพ่น | |
| ระยะชักสูงสุดของแกน X(มม.) | 510 |
| ระยะชักสูงสุดของแกน Y(มม.) | 450 |
| ความสูงในการพ่น(มม.) | 60 |
| ความเร็วในการวางตำแหน่ง(มม./วินาที) | <200 |
| ความจุกล่องฟลักซ์(ลิตร) | 2 |
ข้อกำหนดด้านพลังงาน:
①สามเฟสห้าสาย: แรงดันไฟฟ้า 380V, ความถี่ 50/60HZ;
②ข้อกำหนดเส้นผ่านศูนย์กลางของสายไฟคือ 16mm² พร้อมสวิตช์ป้องกันการรั่วไหล 125A และความจุการรั่วไหล 150-200mA
ข้อกำหนดภาคพื้นดิน:
จำเป็นต้องมีภาคพื้นดินเพื่อทนต่อแรงดัน 1000kg/m²
ข้อกำหนดการระบายอากาศภายนอก:
①สเปรย์: ข้อมูลจำเพาะของท่อ: Ø150mm ปริมาณไอเสีย 150M³/H;
②การเชื่อม: ข้อมูลจำเพาะของท่อ: Ø150mm ปริมาณไอเสีย 150M³/H.
