Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие

Наименование марки:	Suneast
Номер модели:	WBD2200 PLUS
МОК:	≥ 1 п.п.
Цена:	Подлежит переговорам
Подробная информация об упаковке:	Коробки из фанеры
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, провинция Гуандун, Китай

Сертификация:

CE、ISO

Название:

IC Bonder

Модель:

WBD2200 PLUS

Размер станка:

2480 ((L) * 1470 ((W) * 1700 ((H) мм

Точность размещения:

≤±15um@3σ

Точность угла расположения:

± 0,3 °@3σ

Умирает размер:

0.25*0.25 мм - 10*10 мм

Режим движения ядра модуля:

Линейный двигатель + решетчатая шкала

Режим подачи клея:

Распределение + клея для покраски

Погрузка / разгрузка:

Руководство/автоматическое

Настраиваемый:

Выделить:

комбинированная волновая сварка многомодульной селективной

Магнитный мотор пружины

Изолятор магнитной пружины

Описание продукта

Высокоточная машина для приклейки микросхем 8-12 дюймовых пластин Die Bonders

Технические характеристики продукта

Атрибут	Значение
Название	IC Bonder
Модель	WBD2200 PLUS
Размеры машины	2480(Д)1470(Ш)1700(В)мм
Точность позиционирования	≤±15um@3σ
Точность угла позиционирования	±0.3 °@3σ
Размер кристалла	0.250.25мм-1010мм
Режим перемещения основного модуля	Линейный двигатель + решетчатая шкала
Режим подачи клея	Дозирование + нанесение клея
Загрузка / Выгрузка	Ручная / автоматическая
Настраиваемый	Да

Описание продукта

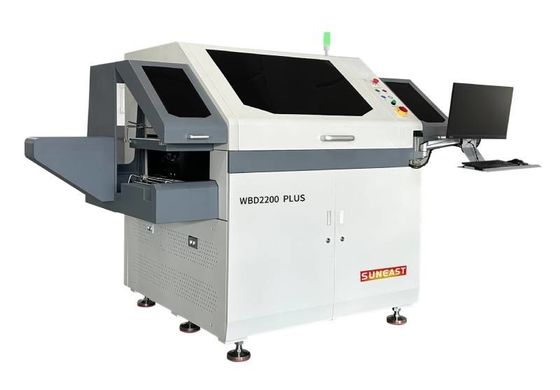

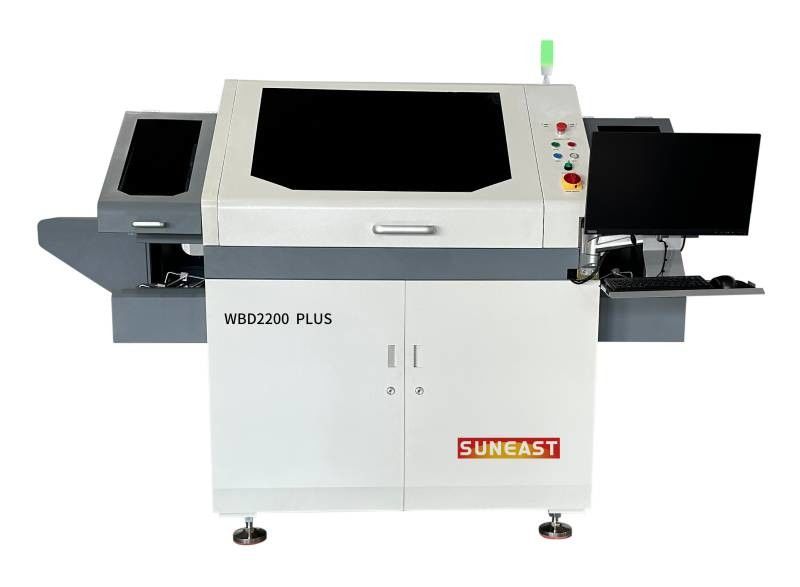

Автоматическая высокоточная машина для приклейки микросхем WBD2200 PLUS для 8-12 дюймовых пластин

Высокоточный IC bonder общего типа, который подходит для массовой загрузки пластин, упаковки SIP, Memory Stack Die (стек памяти), CMOS, MEMS и других процессов.

Особенности

Многослойная способность
Автоматическая смена сопла
Размещение сверхминиатюрных чипов
Совместимость с 8-12 дюймовыми пластинами
Технология склеивания ультратонких кристаллов
Фотосъемка снизу, высокоточное позиционирование
Автоматическая загрузка и выгрузка
Автоматическая смена пластин

Основное применение

Подходит для массовой загрузки пластин, а также для упаковки SIP, Memory Stack Die (стек памяти), CMOS, MEMS и других процессов. В основном используется в автомобильной электронике, медицинской электронике, оптоэлектронике, мобильных телефонах и других отраслях.

Преимущества продукта

Высокая точность
Точность: ±15μm@3σ
Угол: Размер кристалла: > 1 x 1 мм ±0.3°@3σ
Размер кристалла: < 1 x 1 мм ±1°@3σ

Загрузка материального ящика
Полностью автоматическая система обработки склада подачи и выгрузки, поддерживается соглашением онлайн-связи SMEMA, поддержка протокола SECS/GEM

Штабелирование загрузки
Несколько способов подачи, совместимых с функцией штабелирования, улучшающих выбор клиента

Станция сопла
Оснащена полностью автоматической системой обработки загрузки и выгрузки пластин, поддержка протокола SECS/GEM

Визуальное распознавание
Разрешение 2448x2048, 256 градаций серого Поддержка шаблона значений серого, пользовательский шаблон формы Платформа может быть позиционирована дважды Угловая погрешность ±0.01deg

Компенсация в реальном времени
Может обнаруживать изображение после склеивания и выполнять автоматическую компенсацию в реальном времени для обеспечения стабильной точности монтажа

Технические параметры

Элемент	Спецификация
Точность позиционирования	±15um@3σ
Точность угла позиционирования	±0.3°@3σ
Диапазон управления усилием	20~1000 г (с разными конфигурациями, максимальная поддержка 7500 г)
Точность управления усилием	20 г-150 г:± 2 г@3σ 150 г-1000 г:±5%@3σ
Обработка кремниевых пластин (мм)	Максимум 12"(300 мм) Совместимость 8"(150 мм)
Размер кристалла (мм)	0.250.25мм-1010мм
Загрузка / Выгрузка	Ручная / автоматическая
Применимый материальный ящик (мм)	Д 110-310; Ш 20-110; В 70-153
Применимая выводная рамка (мм)	Д 100-300; Ш 38-100; В 0.1-0.8
Режим перемещения основного модуля	Линейный двигатель + решетчатая шкала
Режим подачи клея	Дозирование + нанесение клея
Фотосъемка снизу	Опция
Размеры машины (мм)	Д(2480)Ш(1470)В(1700)
Вес	Вес нетто оборудования: Прибл. 1800 кг

Требования к установке

1. Выключатель защиты от утечки: ≥100 мА

2. Требование к сжатому воздуху: 0.4-0.6 МПа
Спецификация входной трубы: Ø10 мм

3. Требование к вакууму: <-88 кПа
Спецификация входной трубы: Ø10 мм
Трахеальное соединение: 2 штуки

4. Требования к питанию:
①Напряжение: AC220V, частота 50/60 Гц;
②Требования к проводам: Трехжильный силовой медный провод, диаметр провода≥2.5 мм², выключатель защиты от утечки 50 А, утечка выключателя защиты от утечки≥100 мА.

5. Требуется, чтобы земля выдерживала давление 800 кг/м²
