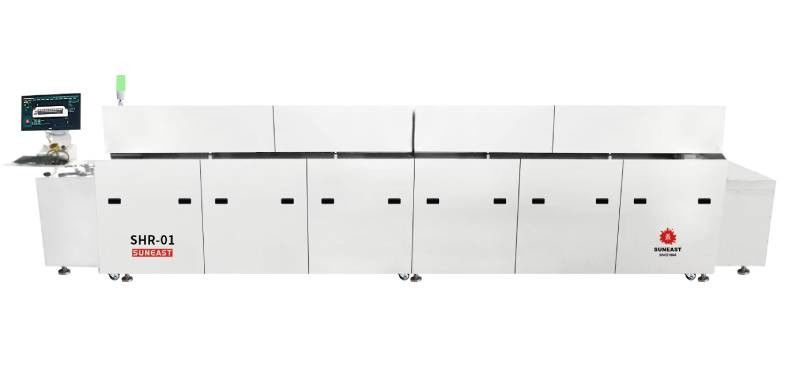

Fornos de túnel de alta temperatura 5 zonas transportador de cadeia Forno de túnel industrial

Nome da marca:	Suneast
Número do modelo:	SHR-01Z
Quantidade mínima:	≥ 1 por cento
Preço:	Negociável
Detalhes da embalagem:	Caixas de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, província de Guangdong, China

Certificação:

CE、ISO

Nome:

Forno de túnel

Modelo:

SHR-01Z

Dimensão:

3600(L) *1300(W) *1685(H) mm

Peso:

Aproximadamente.1400kg

Fornecimento de energia:

3P5L 380V 50/60Hz

transportando o tipo:

Cadeia industrial pesada

Transportando a largura:

Max. 600 mm

Altura do produto (incluindo a luminária):

Max. 100 mm

Modo de controlo de temperatura:

Zonas de aquecimento:

Poder de corrida:

Aproximadamente 6 kW

personalizável:

- Sim, sim.

Destacar:

Combinação de soldadura por ondas seletivas com múltiplos módulos

Soldagem por ondas combinada seletiva de múltiplos módulos

com um comprimento de diâmetro não superior a 50 mm

Descrição do produto

Fornos de túnel de alta temperatura 5 zonas transportador de cadeia Forno de túnel industrial

Especificações do produto

Modelo	SHR-01Z
Dimensão	3600(L) 1300(W) 1685(H) mm
Peso	Aproximadamente 1400 kg.
Fornecimento de energia	3P5L 380V 50/60Hz
Tipo de transporte	Cadeia industrial pesada
Largura de transporte	Max. 600 mm
Altura do produto (incluindo a luminária)	Máximo 100 mm
Modo de controlo de temperatura	PID
Zonas de aquecimento	5
Potência de circulação	Aproximadamente 6 kW.
Personalizável	- Sim, sim.

Descrição do produto

O forno de túnel de alta temperatura SHR-01Z apresenta um sistema de transportador de cadeia industrial pesado projetado para aplicações de alta carga com desgaste mínimo e longa vida útil.A sua concepção modular garante uma manutenção fácil, reduzindo simultaneamente o tempo de inatividade e os custos.

Características fundamentais

Controle da temperatura do estágio com tecnologia PID para uma temperatura uniforme do forno e uma qualidade superior de cura
Sistema de circulação de ar quente com uma eficiência energética 25% superior ao equipamento tradicional
A estrutura especial de isolamento térmico mantém a temperatura próxima da temperatura ambiente nas superfícies exteriores
O projeto modular permite uma configuração flexível para vários requisitos de processo
Compatível com linhas de produção automatizadas para reduzir custos de mão-de-obra e defeitos

Aplicações

Transportadores de carga pesada e transportadores de grandes luminárias
Produtos de alta capacidade que requerem longos tempos de cura (componentes de áudio, solidificação Mini LED)
Motor de propulsão de veículos de energia nova embalagem e cozimento
Processos de cura de componentes de PCB, LED, condensador, fonte de alimentação

Componentes do sistema

Monitor
Sistema de escape
Unidade de elevação da câmara
Modulo de aquecimento
Módulo de câmara inferior
Módulo de câmara superior
Sistema de transporte
Motor transportador

Opções disponíveis

Sistema de arrefecimento:Refrigerador de ar ou de água a pressão
Sistema de nitrogénio
Interface MES
Interface do perfil de temperatura
Sistema de amortecimento:Buffer multicanal com ligação de mudança
Sistema de pré-aquecimento:Comprimento personalizável
Sistema de transporte:Largura de 500 mm, 850 mm ou sob medida
Ferrovias de transporte personalizadaspara requisitos específicos de processo

Parâmetros técnicos

Parâmetro	SHR-01Z(01-05T-600)	SHR01Z(01-05T-950)
Dimensão	L3600xW1300xH1685mm	L3600xW1650xH1685mm
Peso	Aproximadamente.1400kg	Aproximadamente.1800kg
Fornecimento de energia	3P5L 380V 50/60Hz	3P5L 380V 50/60Hz
Potência total	Aproximadamente 32 kW	Aproximadamente 32 kW
Velocidade de transporte	100-500 mm/min	100-500 mm/min
Intervalo de temperatura	Temperatura ambiente ~ 200°C	Temperatura ambiente ~ 200°C

Requisitos de instalação

Potência: três fios de cinco fases (380V, 50/60HZ) com diâmetro de fio de 16 mm2 e interruptor de proteção contra fugas de 125A
O piso deve suportar uma pressão de 1000 kg/m2
Ventilação: duas portas de escape de Ø150 mm com volume de escape de 15 M3/min cada uma
