Posicionamento preciso Catálogo de plataforma de motor linear Manutenção fácil

Nome da marca:	Suneast
Quantidade mínima:	≥ 1 por cento
Preço:	Negociável
Detalhes da embalagem:	Caixas de madeira compensada
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, província de Guangdong, China

Certificação:

CE、ISO

Destacar:

motores de mola iso-magnéticos

motores de mola magnética iso

motor de mola magnética iso

Descrição do produto

Catálogo de plataforma de motor linear precisa - fácil manutenção

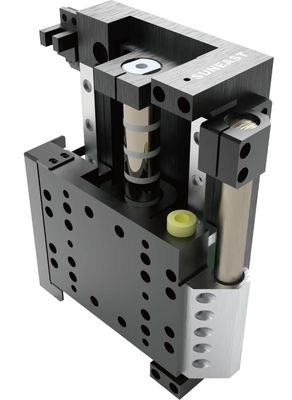

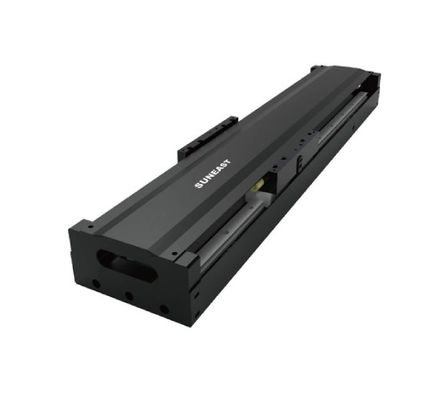

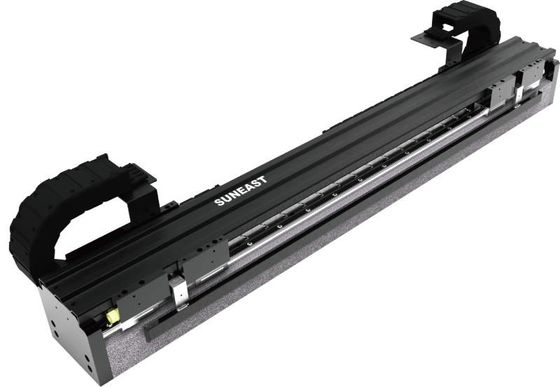

A SunEast Technology fornece desenvolvimento e produção de plataformas motoras lineares, incluindo séries de núcleo de ferro, séries corletas, séries de bobinas de voz e séries de rod para várias aplicações industriais. Esses módulos de precisão são ideais para inspeção de visão, ajuste óptico, fabricação a laser, inspeção de marcas, manuseio industrial, CNC e máquinas de semicondutores.

Nossos módulos apresentam codificadores ópticos ou magnéticos para medição de posição sem contato, oferecendo confiabilidade, estabilidade, resposta rápida e alta precisão. Eles permitem o controle de direção rápido e flexível para movimento de eixo único, eixo multia-eixo e pórtico. Projetado para facilitar a manutenção e a vida útil longa, a estrutura compacta salva o espaço de instalação, permitindo uma extensão fácil.

Número do catálogo de produtos:

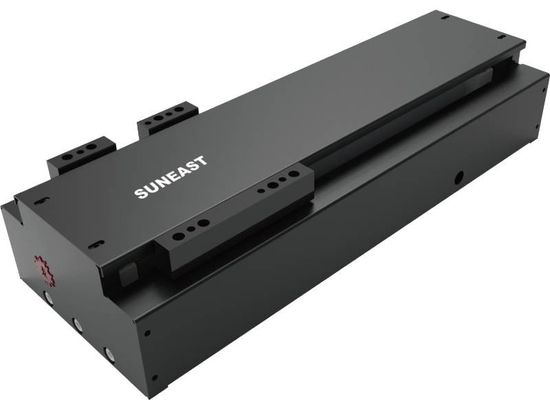

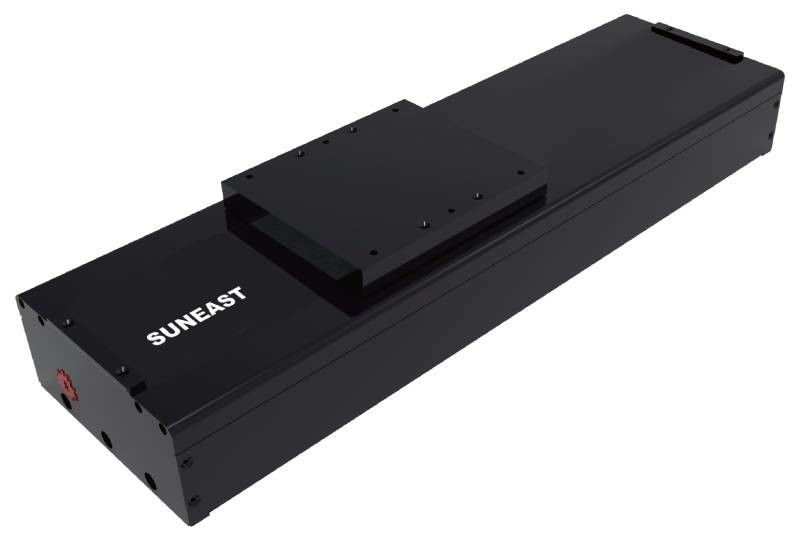

Módulo de motor linear Série SEP (com núcleo de ferro)

Especificação	SE140TM26X1P	SE140TM26X2P	SE165TM27X1P	SE165TM27X2P	SE190TM28X1P	SE190TM28X2P	SE215TM29X1P	SE215TM29X2P
Configuração
Motor	TM26X1	TM26X2	TM27X1	TM27X2	TM28X1	TM28X2	TM29X1	TM29X2
Dirigir	ELMO/SERVOTRONIX/KOLLMORGEN/Panasonic/ISMC/Motion g
Opinião	Mircoe Renishaw/Heidenhain/Mircoe/Lamotion
Guia	Thk/cpc/hiwin/iko
Interruptor fotoelétrico	Omron/Panasonic
Corrente de arrasto	Igus/Misumi
Parâmetro de desempenho
Força contínua (n)	58.5	114	87.9	216	117	288	146.4	360
Força de pico (n)	351	684	527	1026	702	1368	878	1710
Accuarcy (um)	± 1um/± 2um/± 5um/± 10um
Repetibilidade (um)	± 0,5um/± 1um/± 5um/± 10um
Carregar	6kg (1g, 1m/s)	12kg (1g, 1m/s)	9kg (1g, 1m/s)	22kg (1g, 1m/s)	12kg (1g, 1m/s)	29 kg (1g, 1m/s)	15kg (1g, 1m/s)	36kg (1g, 1m/s)
Peso (kg)	3+13lx10-3	4+13lx10-3	3+13lx10-3	4+13lx10-3	3+13lx10-3	4+13lx10-3	3+13lx10-3	4+13lx10-3
Método de instalação	Instalação horizontal
Viagens eficazes
TL (mm)	150+80n	110+80n	150+80n	110+80n	150+80n	110+80n	150+80n	110+80n
Tamanho do módulo
L (mm)	380+80n
W (mm)	138	138	163	163	188	188	213	213
Hum)	72	82	72	82	72	82	72	82
Tamanho da montagem do módulo
E (mm)	30
F (mm)	80
G (mm)	320+80N/640+80N
K (mm)	62
Eu (mm)	Φ6.6Thru φ11x6.8dp
M (mm)	70
Z (mm)	Φ6h7 通
Tamanho do controle deslizante
A (mm)	135	160	135	160	135	160	135	160
B (mm)	17.5	37.5	17.5	37.5	17.5	37.5	17.5	37.5
D (mm)	145	185	145	185	145	185	145	185
S (mm)	123	123	148	148	173	173	173	173
P (mm)	Φ4h7 ↓ 7
R (mm)	M4 ↓ 8				M5 ↓ 10
Tamanho da posição limite
C (mm)	120.5	130.5	120.5	130.5	120.5	130.5	120.5	130.5
Observações (n é arredondado): n = 0,1… 4 / n = 5,6… 14
