| 브랜드 이름: | Suneast |
| 모델 번호: | MINI-10N/12N, MINI-10DN/12DN |
| MOQ: | ≥1개 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 합판 나무상자 |
| 지불 조건: | T/T |
| 속성 | 가치 |
|---|---|
| 이름 | 재공류 용접 오븐 |
| 모델 | MINI-10N |
| 차원 | 6400 ((L) * 1580 ((W) * 1650 ((H) mm |
| 무게 | 2500~2700kg |
| 난방 구역 구조 | 10개의 난방 구역, 20개의 난방 모듈 |
| 가열 시간 | 25분 |
| 냉각 방식 | 3개의 냉각 구역: 강제 물 냉각 |
| 컨베이어 높이 | 900±20mm |
| 컨베이어 속도 | 300mm-2000mm/min |
| 전체 전력 | 96KW |
| 시작력 | 38KW |
| 일반 소비량 | 10KW |
| 온도 조절 범위 | 방 온도 320°C |
| 온도 조절 정확도 | ±1°C |
| 전력 중단 보호 | UPS로 장착된 |
| 사용자 정의 | 네 |

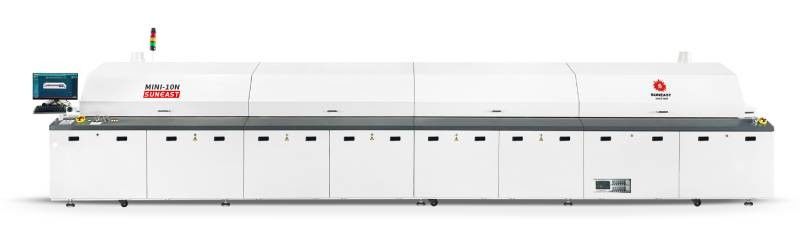

미니 시리즈 하이엔드 핫 에어 리플로우 솔더링 오븐은 예외적인 청결, 온도 균일성 및 정밀한 프로세스 통제가 필요한 미니 LED 애플리케이션을 위해 특별히 설계되었습니다.첨단 항공기 터빈 블레이드 및 에디 전류 기술을 갖춘 질소 난방 기술을 갖춘 뜨거운 공기 시스템, 이 오븐은 우수한 용접 품질과 안정성을 제공합니다.
특별한 표면 처리, 강철의 강도에 해당하는, 내구성; 높은 교환 능력을 가진 양면 가이드 레일, 운반을 위한 스테인리스 스틸 사슬과 함께 구리 가이드 바,마찰 저항, 먼지가 없으므로 오븐의 청결 요구 사항을 보장합니다.
멀티 주파수 변환기 제어는 낮은에서 높은 공기 흐름 범위에서 조절 할 수있는 정확한 온도 조절을 가능하게하여 안정적이고 신뢰할 수있는 시스템 성능을 보장합니다.
입구와 출구 쪽에 독립적인 라진 복원 장치, 그리고 복원 효율을 향상시키기 위해 다단계 필터레이션을 갖춘 사전 난방 영역.
지속적인 질소 충전이 아주 낮은 산소 농도의 환경을 만듭니다.여러 온도 영역에서 산소 함량을 다점 탐지하고 농도를 표시하는 우수한 용접 품질을 보장합니다..
낮은 에너지 소비와 함께 높은 안정성 열 효율은 일관된 용접 품질을 보장합니다.
높은 전력 냉수 시스템과 함께 여러 냉각 구역은 각 프로세스에 최적의 내리막 기울기를 보장합니다.
연구개발을 위한 특별 청정실, 천도의 청결성, 높은 청결성 환경의 요구사항을 충족
| 매개 변수 | MINI-10N | 미니-12N | MINI-10DN | 미니-12DN |
|---|---|---|---|---|
| 난방 시스템 | ||||
| 난방 구역 구조 | 10개의 난방 구역, 20개의 난방 모듈 | 12개의 난방 구역, 24개의 난방 모듈 | 10개의 난방 구역, 20개의 난방 모듈 | 12개의 난방 구역, 24개의 난방 모듈 |
| 난방 구역 길이가 | 3670mm | 4390mm | 4390mm | 4390mm |
| 가열 시간 | 25분 | 25분 | 25분 | 25분 |
| 출구 배기가스 지름, 부피 | 2-Ø145, 배기가스 수요 10m3/min x2 | |||
| 냉각 시스템 | ||||
| 냉각 방식 | 3개의 냉각 구역: 강제 물 냉각 | |||
| 냉각 구역 길이가 | 1250mm | |||
| 냉장고 전력 | 외부 물 냉장고 (선택: 고객 작업실 냉각 물에 연결) | |||
| 컨베이어 시스템 | ||||
| 컨베이어 타입 | 체인 + 매스 벨트 동기 송신 | |||
| 컨베이어 방향 | L->R,R->L | |||
| 컨베이어 높이 | 900±20mm | |||
| 부품 높이 | 30mm 이상, 20mm 이하의 공백 | |||
| 컨베이어 속도 | 300mm-2000mm/min | |||
| 가이드 레일 구조 | 먼지 없는 특수 견고한 안내 레일 | |||
| PCB 너비 | 최소50mm-최대400mm (선택: 최대510mm) | 미니 50mm-최대 250mm (동차 트랙) 미니 50mm-최대 450mm (일차 트랙) | 최소50mm-최대400mm (선택: 최대510mm) | 미니 50mm-최대 250mm (동차 트랙) 미니 50mm-최대 450mm (일차 트랙) |
| 고정 철도 모드 | 앞 레일 고정 (선택: 뒷 레일 고정) | 앞과 뒷 가이드 레일은 고정되어 있고, 중간 두 가이드 레일은 움직일 수 있습니다. | 앞 레일 고정 (선택: 뒷 레일 고정) | 앞과 뒷 가이드 레일은 고정되어 있고, 중간 두 가이드 레일은 움직일 수 있습니다. |
| 제어 시스템 | ||||
| 힘 | AC3Ø 5W 380V 50/60HZ | |||
| 전체 전력 | 96KW | 117KW | 96KW | 117KW |
| 시작력 | 38KW | 42KW | 38KW | 42KW |
| 일반 소비량 | 10KW | 12KW | 11KW | 13KW |
| 온도 조절 범위 | 방 온도 320°C | |||
| 제어형 | PC+PLC 제어 시스템 | |||
| 온도 조절 정확도 | ±1°C | ±1°C | ±1°C | ±1°C |
| PCB 온도 오차 | ±1°C | ±2°C | ±1°C | ±2°C |
| 데이터 저장 | 프로세스 데이터 및 상태 저장 | |||
| 전력 중단 보호 | UPS로 장착된 | |||
| 작업 인터페이스 | 윈도우 중국어 간소화, 영어 온라인 무료 전환 | |||
| N2 면적 | 완전 질소 충전 | |||
| MES 통신 프로토콜 | 표준 | |||
| 컴퓨터 | 상업용 컴퓨터 | |||
| 기계 매개 변수 | ||||
| 차원 ((LxWxH) | 6400x1580x1650mm | 7120x1580x1650mm | 6400*1710*1650mm | 7120*1710*1650mm |
| 무게 | 2500~2700kg | 3000~3200kg | 2900~3100kg | 3500~3700kg |
| 플럭스 복원 시스템 | 표준 | |||
| 색상 | 화려하고 뭉클한 흰색 | |||
바닥은 1000kg/m2의 압력을 견딜 수 있어야 합니다.
공기 통로 Ø145mm, 환기 부피 15-20M3/min.
